Làm thế nào để bạn trích xuất sơ đồ từ PCB nhân bản?

Trích xuất một sơ đồ từ mộtnhân bản pcbLiên quan đến kỹ thuật đảo ngược, nơi bạn phân tích bảng vật lý để tạo lại sơ đồ mạch của nó. Quá trình này yêu cầu quan sát cẩn thận, nhận dạng thành phần và kết nối theo dõi. Ở đây, một hướng dẫn từng bước:

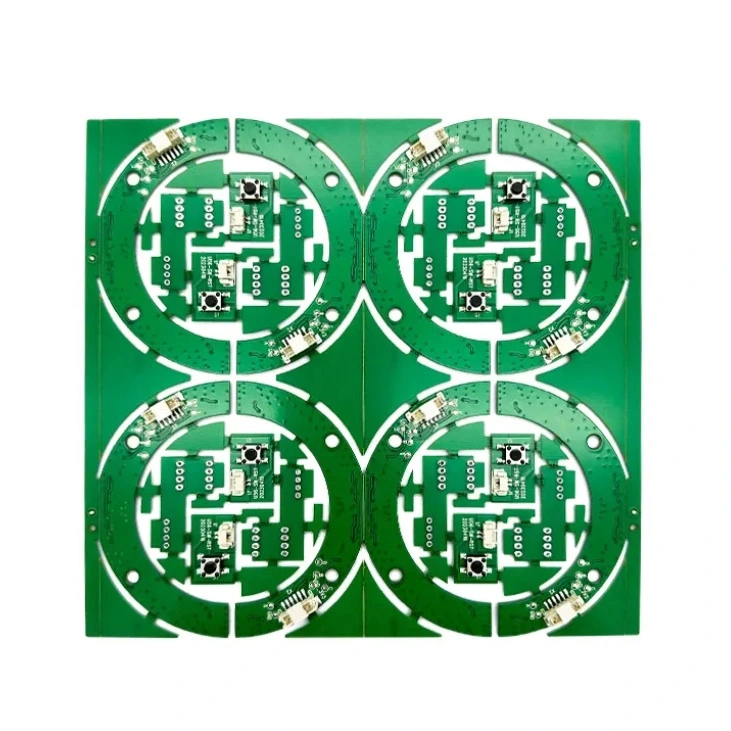

1. Kiểm tra & tài liệuPCB

- Chụp ảnh độ phân giải cao: Chụp cả hai mặt của PCB để tham khảo.

-Lưu ý các lớp PCB: Kiểm tra xem đó là bảng một lớp, hai lớp hoặc nhiều lớp.

- Xác định các thành phần chính: Tìm ICS, điện trở, tụ điện, điốt, đầu nối, v.v.

- Kiểm tra nhãn & dấu hiệu: Một số thành phần có trình thiết kế tham chiếu được in trên PCB.

2. Desolder & xác định các thành phần

- Các thành phần Desolder (nếu cần): Sử dụng trạm làm lại không khí nóng để loại bỏ an toàn.

- Đọc số phần IC: Tra cứu dữ liệu để hiểu các cấu hình pin.

- Đo điện trở & tụ điện: Sử dụng đồng hồ vệt hoặc đồng hồ LCR để xác định các giá trị.

- Dán nhãn mỗi thành phần: Gán các nhà thiết kế như R1, C1, U1 để theo dõi dễ dàng hơn.

3. Theo dõi các kết nối mạch

- Sử dụng một đồng hồ vạn năng ở chế độ liên tục: Kiểm tra các đường dẫn điện giữa các thành phần.

- Theo dõi PCB: Sử dụng kính lúp hoặc kính hiển vi để theo dõi chi tiết.

- Sử dụng phần mềm thiết kế PCB: Nhập hình ảnh PCB độ phân giải cao vào các công cụ như Kicad, Altium hoặc Easyeda để theo dõi dễ dàng hơn.

- Kiểm tra các kết nối ẩn: Nếu nhiều lớp, kiểm tra tia X có thể được yêu cầu để theo dõi các lớp bên trong.

4. Tái thiết lại sơ đồ

- Sử dụng phần mềm thiết kế PCB: Vẽ sơ đồ trong Kicad, Eagle, Altium hoặc Orcad.

- Sắp xếp các thành phần một cách hợp lý: công suất nhóm, tín hiệu và phần mặt đất đúng cách.

- Xác minh kết nối: So sánh với các bộ dữ liệu và kỳ vọng chức năng.

5. Mô phỏng và xác minh mạch

- Sử dụng phần mềm mô phỏng: Các công cụ như LTSPice, Proteus hoặc Multisim có thể giúp xác minh hành vi mạch.

- So sánh với PCB gốc: Chức năng kiểm tra với gỡ lỗi bật nguồn nếu có thể.

Các công cụ cần thiết:

✔ Đồng hồ đo / LCR

Máy hiện sóng (để kiểm tra tín hiệu)

Trạm làm lại không khí nóng (cho sự hoang vắng)

Kính hiển vi / kính lúp

Phần mềm thiết kế PCB (Kicad, Eagle, Altium)

Máy quét tia X (cho bảng đa lớp)

Suy nghĩ cuối cùng

Trích xuất một sơ đồ từ PCB nhân bản là một quá trình tốn thời gian nhưng có thể đạt được nếu được thực hiện cẩn thận. Điều quan trọng là phải tôn trọng luật sở hữu trí tuệ nếu PCB thuộc về một thiết kế độc quyền. Bạn có muốn hướng dẫn về một loại đề xuất PCB hoặc công cụ cụ thể không?
