Bản sao PCB có thể giúp bạn giải cứu một bảng mạch bị thiếu tập tin thiết kế như thế nào?

Tóm tắt

Khi một sản phẩm điện tử quan trọng vẫn đang được sử dụng nhưng dữ liệu CAD gốc đã biến mất, một bo mạch bị lỗi có thể dẫn đến thời gian ngừng hoạt động hàng tuần, chu kỳ thiết kế lại tốn kém hoặc tranh giành những sản phẩm thay thế không đáng tin cậy. Bản sao PCBlà một phương pháp kỹ thuật đảo ngược có cấu trúc nhằm tái tạo dữ liệu sẵn sàng sản xuất của bảng mạch hiện có để bạn có thể tái tạo, sửa chữa trên quy mô lớn hoặc duy trì dòng sản phẩm cũ hơn trong khi bạn lập kế hoạch nâng cấp lâu dài. Bài viết này giải thích khi nào việc nhân bản có ý nghĩa, thông tin nào bạn có thể khôi phục một cách thực tế, cách giảm thiểu rủi ro và tác dụng của nó. Quy trình nhân bản có trách nhiệm trông giống như từ lần kiểm tra đầu tiên đến lần xác nhận cuối cùng.

Mục lục

• Phác thảo trong nháy mắt
• Nhân bản PCB giải quyết được những vấn đề gì
• Bản sao PCB thực sự có ý nghĩa gì trong thực tế
• Khi nào nhân bản là lựa chọn thông minh nhất và khi nào thì không
• Quy trình sao chép PCB thực tế từ đầu đến cuối
• Cách bảo vệ chất lượng và độ tin cậy
• Điều gì thúc đẩy chi phí và thời gian thực hiện
• Bạn nên chuẩn bị những gì trước khi yêu cầu báo giá
• Cách chọn đối tác nhân bản có trách nhiệm
• Câu hỏi thường gặp
• Bước tiếp theo

Phác thảo trong nháy mắt

1. Làm rõ mục tiêu của bạn: thay thế, sửa chữa kho hàng, kéo dài vòng đời hoặc thiết kế lại cây cầu.
2. Xác nhận quyền sở hữu và quyền.
3. Ghi lại dữ liệu bảng: kích thước, lớp, gợi ý xếp chồng và ánh xạ thành phần.
4. Tái tạo các tập tin sản xuất và mục đích điện: Gerber, khoan, netlist, BOM.
5. Nguyên mẫu, xác nhận và khóa bản sửa đổi được kiểm soát.
6. Thiết lập các biện pháp kiểm soát liên tục: kiểm tra đầu vào, kiểm tra chức năng và truy xuất nguồn gốc.

Nhân bản PCB giải quyết được những vấn đề gì

Hầu hết các đội không quyết định sao chép một bảng vì nó nghe có vẻ vui. Họ làm điều đó bởi vì giải pháp thay thế còn tệ hơn. Dưới đây là những tình huống phổ biến nhất ở đâuBản sao PCBloại bỏ nỗi đau hoạt động thực sự:

• Không có tập tin nguồnbởi vì người thiết kế ban đầu đã rời đi, dữ liệu bị mất hoặc sản phẩm được mua lại nhiều năm sau đó.
• Các thành phần hết hạn sử dụngbuộc bạn phải thiết kế lại khẩn cấp hoặc tìm nguồn hàng từ thị trường chợ đen đầy rủi ro.
• Sửa chữa hiện trườngcần các bảng thay thế ổn định, không phải các bảng thay thế “tương thích” ngẫu nhiên với trọng lượng đồng hoặc xếp chồng không xác định.
• Áp lực tuân thủyêu cầu sản xuất và tài liệu nhất quán để vượt qua kiểm toán hoặc cổng chất lượng nội bộ.
• Thời gian phục hồiquan trọng hơn “thiết kế hiện đại hoàn hảo”, đặc biệt đối với các bộ điều khiển công nghiệp và thiết bị đo đạc cũ.

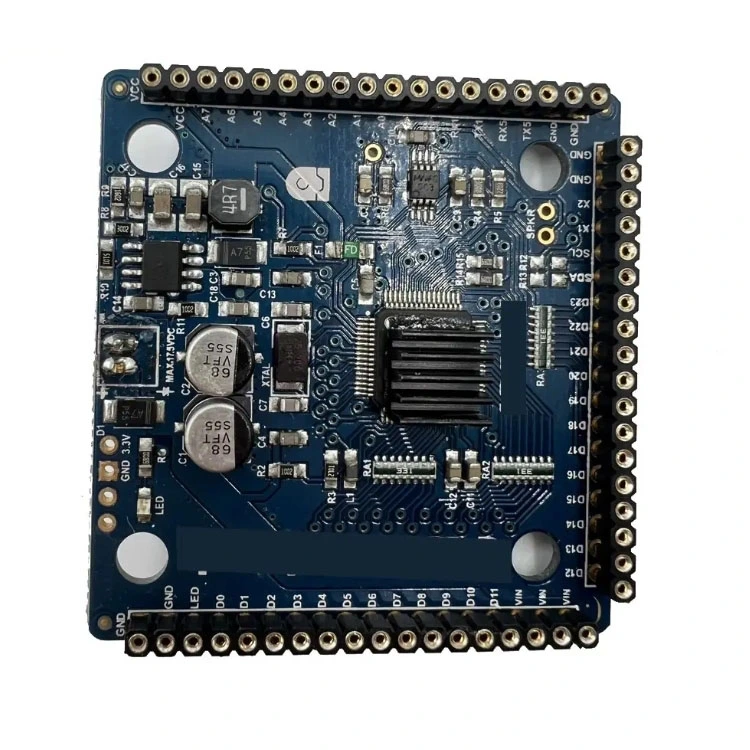

Bản sao PCB thực sự có ý nghĩa gì trong thực tế

Mọi người sử dụng “nhân bản” một cách tình cờ, nhưng về mặt kỹ thuật, nó thường bao gồm ba lớp công việc:

• Sao chép vật lýtái tạo lại đường viền bo mạch, các lỗ lắp, đầu nối, số lớp và hành vi xếp chồng lên nhau một cách chặt chẽ nhất có thể.
• Tái thiết điệnnắm bắt kết nối đồng để bảng được sao chép phù hợp với mục đích ban đầu của netlist.
• Phục hồi thành phầnxác định các bộ phận, dấu chân, giá trị, thay thế và ghi chú lắp ráp để bảng có thể được chế tạo một cách nhất quán.

Các sản phẩm bàn giao thường bao gồm các đầu ra sẵn sàng cho sản xuất như dữ liệu Gerber hoặc ODB++, tệp khoan, dữ liệu chọn và đặt khi khả thi, danh mục vật liệu, và một danh sách mạng đã được xác minh. Nếu mục tiêu của bạn là khả năng bảo trì lâu dài, nhiều nhóm cũng yêu cầu xây dựng lại sơ đồ để việc khắc phục sự cố trong tương lai không dựa vào phỏng đoán.

Khi nào nhân bản là lựa chọn thông minh nhất và khi nào thì không

Nhân bản là một công cụ, không phải là một mặc định. Hãy sử dụng nó khi nó phù hợp với hồ sơ rủi ro và dòng thời gian của bạn.

Quy trình sao chép PCB thực tế từ đầu đến cuối

Một bản sao đáng tin cậy là kết quả của các bước có kỷ luật chứ không phải một lần quét. Dưới đây là quy trình làm việc mà các nhóm kỹ thuật thường sử dụng để giảm bớt những điều bất ngờ.

• Bước 1: Xác định lượng tiêu thụ và mục tiêu
  • Xác nhận “thành công” nghĩa là gì: thay thế chính xác, chức năng phù hợp với hình thức hoặc chức năng tương đương với các lựa chọn thay thế.
  • Thu thập bối cảnh: môi trường vận hành, chế độ lỗi, khối lượng dự kiến ​​và dòng thời gian.
• Bước 2: Kiểm tra không phá hủy
  • Đo đường viền, vị trí lỗ, khóa đầu nối và các ràng buộc cơ học.
  • Xác định các chỉ báo lớp và các tính năng sản xuất như dấu vết trở kháng, thông qua các loại và đổ đồng.
• Bước 3: Thu thập dữ liệu cho đồng và các lớp
  • Hình ảnh có độ phân giải cao cho các lớp trên và dưới để ánh xạ dấu vết và chỉ định tham chiếu.
  • Lớp được kiểm soát hiển thị khi cần thiết cho bảng nhiều lớp, được thực hiện cẩn thận để duy trì độ trung thực.
• Bước 4: Nhận dạng thành phần và xây dựng lại BOM
  • Kiểm tra chéo các dấu hiệu, gói hàng và giá trị; xác nhận các cực và hướng pin-1.
  • Xác định các giải pháp thay thế đã được phê duyệt để ngăn ngừa tình trạng thiếu hụt trong tương lai.
• Bước 5: Tái tạo kết quả sản xuất
  • Tạo các tệp bố cục và dữ liệu sản xuất, bao gồm các định nghĩa về mặt nạ khoan và hàn.
  • Trích xuất kết nối và chạy kiểm tra tính nhất quán của danh sách mạng đối với đồng đã thu hồi.
• Bước 6: Xây dựng và xác nhận nguyên mẫu
  • Xây dựng nguyên mẫu theo các thông số quy trình được kiểm soát.
  • Thực hiện các thử nghiệm về điện như tính liên tục, kiểm tra trở kháng khi có liên quan và xác minh chức năng trong hệ thống thực.
• Bước 7: Khóa sửa đổi và tài liệu
  • Đóng băng bản sửa đổi có thể kiểm tra bằng nhật ký thay đổi và hồ sơ kiểm tra.
  • Tạo kết quả đầu ra thân thiện với dịch vụ nếu bạn dự định bảo trì sản phẩm trong nhiều năm.

Cách bảo vệ chất lượng và độ tin cậy

Nỗi lo sợ lớn nhất của khách hàng rất đơn giản: “Liệu bo mạch nhân bản có hoạt động giống hệt như bản gốc không và liệu nó có tiếp tục hoạt động như vậy sau khi triển khai không?” Bạn có thể giảm thiểu rủi ro đó bằng cách coi việc nhân bản giống như một dự án kỹ thuật được kiểm soát.

• Kỷ luật chồng lên nhautái tạo số lượng lớp, độ dày đồng, đặc tính điện môi và cấu trúc trở kháng được kiểm soát khi có.
• Độ chính xác của đầu nốiSự không khớp cơ học là nguyên nhân dẫn đến hỏng hóc nhanh chóng, ngay cả khi mạch điện đúng.
• Tính xác thực của thành phầnthiết lập nguồn cung ứng có thể theo dõi và tránh các kênh cung cấp không xác định cho các IC quan trọng.
• Chiến lược thử nghiệmxác định kế hoạch kiểm tra ngoài phạm vi “bật nguồn”, bao gồm các điều kiện tải, hoạt động nhiệt và các trường hợp khó khăn.
• Kiểm soát quá trìnhxác định rõ hồ sơ hàn, tiêu chuẩn kiểm tra và tiêu chí chấp nhận ngay từ đầu.

Điều gì thúc đẩy chi phí và thời gian thực hiện

Giá cả khác nhau vì độ phức tạp khác nhau. Thay vì đoán mò, hãy tập trung vào những đòn bẩy quan trọng:

• Số lớp và mật độnhiều lớp hơn và các thành phần cao độ tốt hơn sẽ tăng cường nỗ lực tái thiết.
• Tình trạng bảngbảng bị cháy, bị ăn mòn hoặc bị biến đổi về mặt vật lý làm giảm chi tiết có thể phục hồi được.
• Sự sẵn có của các bộ phậncác thành phần bị ngừng sản xuất hoặc khó xác định sẽ tốn thêm thời gian tìm nguồn cung ứng và xác nhận.
• Cấp độ tài liệu được yêu cầuviệc xây dựng lại sơ đồ đầy đủ mất nhiều thời gian hơn so với bản sao chức năng phù hợp với hình thức.
• Kỳ vọng xác thựckiểm tra chức năng trong hệ thống thực của bạn là sự khác biệt giữa “trông tương tự” và “hoạt động đáng tin cậy”.

Bạn nên chuẩn bị những gì trước khi yêu cầu báo giá

Bạn sẽ có được một kế hoạch nhanh hơn, chính xác hơn nếu chuẩn bị một gói thông tin nhỏ. Sử dụng danh sách kiểm tra này.

• Ít nhất2 mẫu làm việckhi có thể, cộng thêm 1 mẫu bị lỗi nếu bạn muốn phân tích lỗi.
• Hình ảnh bo mạch được lắp trong sản phẩm để xác nhận các giới hạn cơ học và hướng đầu nối.
• Số lượng mục tiêu của bạn và liệu bạn cần nguồn cung liên tục hay lô một lần.
• Bất kỳ điều kiện hoạt động đã biết nào: phạm vi nhiệt độ, độ rung, độ ẩm, chu kỳ hoạt động, cấu hình tải.
• Bất kỳ manh mối nào bạn vẫn còn có: Gerber một phần, PDF, xuất BOM cũ, ghi chú trên màn lụa hoặc quy trình kiểm tra.
• Làm rõ về phần sụn và các bộ phận được lập trình: bạn có tệp nhị phân, khóa hoặc phương pháp lập trình không?

Cách chọn đối tác nhân bản có trách nhiệm

Bạn không chỉ mua một bảng. Bạn đang mua niềm tin rằng việc tái tạo được kiểm soát, ghi lại và có thể lặp lại. Đây là những gì cần tìm kiếm trong mối quan hệ nhà cung cấp:

• Rõ ràng ranh giới về tính hợp pháp và quyềnmột nhà cung cấp nghiêm túc sẽ hỏi về quyền sở hữu và quyền sử dụng.
• Truyền thông kỹ thuậtbạn sẽ có thể thảo luận về các phương pháp xếp chồng, thay thế và kiểm tra bằng ngôn ngữ đơn giản.
• Tư duy xác minhtìm kiếm kiểm tra danh sách mạng, xác nhận nguyên mẫu và mua sắm có thể theo dõi.
• Kiểm soát sửa đổithiết kế nhân bản phải có một phiên bản xác định để các lô sau này luôn nhất quán.

TạiCông ty TNHH Điện tử chào mừng Thâm Quyến, các nhóm thường tiếp cận nhân bản như một dự án liên tục về mặt kỹ thuật: làm rõ mục tiêu, khôi phục dữ liệu sản xuất quan trọng, xác thực nguyên mẫu trong điều kiện thực tế, sau đó khóa bản sửa đổi ổn định để sản xuất lặp lại. Nếu bạn cần một giải pháp cầu nối trong khi lập kế hoạch thiết kế lại, một bản sao được kiểm soát có thể giúp bạn tiết kiệm thời gian mà không làm giảm độ tin cậy.

Câu hỏi thường gặp

Bản sao PCB có thể giống hệt với bảng gốc không

Nó có thể tương đương với hình thức phù hợp với chức năng và thường cực kỳ gần nhau, nhưng “giống hệt nhau” tùy thuộc vào ý bạn. Kích thước cơ học và khả năng kết nối có thể thường được kết hợp rất tốt. Hành vi chính xác của vật liệu, các thành phần độc quyền và chi tiết phần sụn có thể yêu cầu công việc bổ sung hoặc có thể không thể thực hiện được tạo lại mà không có dữ liệu gốc.

Tôi có cần nhiều mẫu không

Nhiều mẫu giảm thiểu rủi ro vì các kỹ sư có thể so sánh các dấu hiệu, xác nhận các dấu vết không rõ ràng và tránh sao chép bảng mạch đã được sửa đổi hoặc sửa chữa. Nếu bạn chỉ có một mẫu, hãy chờ đợi nhiều bước xác thực hơn và tiến trình thận trọng hơn.

Điều gì xảy ra nếu một số thành phần không còn có sẵn

Một kế hoạch nhân bản thực tế thường bao gồm các thành phần thay thế. Điều quan trọng là xác nhận rằng các giải pháp thay thế phù hợp với yêu cầu về điện và phù hợp với diện tích, sau đó xác nhận hành vi thông qua thử nghiệm trong môi trường và tải thực tế của bạn.

Nhân bản sẽ giải quyết được phần sụn và lập trình

Nhân bản PCB không tự động tạo lại phần sụn bị khóa. Nếu bo mạch chứa bộ vi điều khiển được lập trình, các phần tử bảo mật hoặc bộ nhớ được mã hóa, bạn có thể cần các tệp nhị phân gốc, phương pháp lập trình hợp pháp hoặc chiến lược bộ phận thay thế được ủy quyền.

Làm cách nào để giảm nguy cơ thất bại tại hiện trường

Yêu cầu một kế hoạch xác nhận và coi nguyên mẫu là bắt buộc đối với các hệ thống quan trọng. Xác định tiêu chí chấp nhận, bao gồm các bài kiểm tra chức năng bắt chước thực tế điều kiện hoạt động và khóa bản sửa đổi với các tiêu chuẩn kiểm tra và mua sắm có thể theo dõi được.

Bước tiếp theo

Nếu bạn đang xử lý các tệp bị thiếu, nguồn cung ứng hết hạn sử dụng hoặc thời gian ngừng hoạt động khẩn cấp, một giải pháp được quản lý tốtBản sao PCBdự án có thể mang lại cho bạn một sự ổn định, đường dẫn đã được kiểm tra xác minh trở lại sản xuất. Chia sẻ ảnh bảng, số lượng mục tiêu và bối cảnh hệ thống của bạn và yêu cầu một kế hoạch khôi phục thực tế bao gồm kiểm soát xác nhận và sửa đổi.
